この魔法が、
集合住宅の常識を変える。

ドレンマジックPURPOSE

ドレンマジックにより、既築集合住宅でもエコジョーズへの取り替えが可能になりました。
従来、エコジョーズには専用の配管が必要であるため、既築集合住宅には設置できませんでした。
そんな理不尽な現状を解消してくれるのが、この新技術なのです。

エコジョーズを、もっとみんなに。

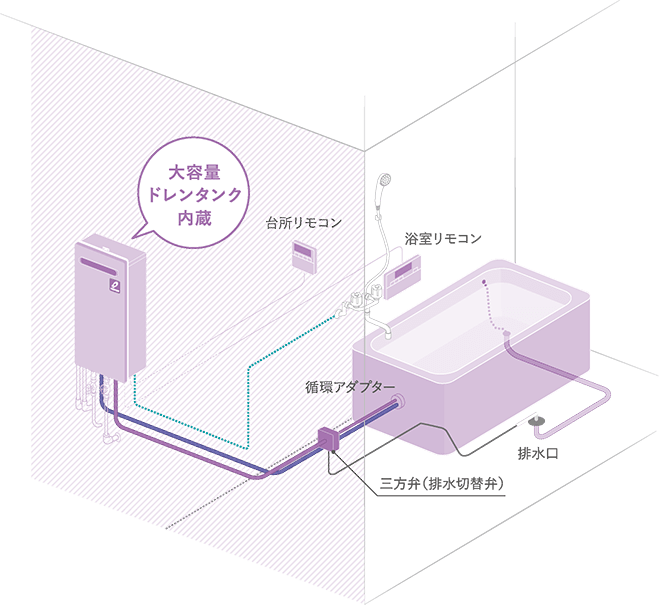

今までの追いだき配管を
そのまま利用してドレン排出

内蔵中和器にて中和済みのドレン水を、ドレンタンクに回収。タンク内に一定量以上溜まった場合、お湯張りおよび追いだきを使用していない時に回路を自動切り替えし、追いだき配管を経由してドレン水を浴槽ドレンパンへ排水します。排水後は配管洗浄を行い、通常の追いだき回路に戻ります。

  • 特許取得済ドレンマジック×ecoジョーズ
  • 大容量ドレンタンク内蔵台所リモコン浴室リモコン循環アダプター排水口
業界初※

業界初「新ドレン処理(三方弁方式)」対応の『ドレンマジック』が、既築集合住宅へのエコジョーズ設置を可能にしました。

※潜熱回収型ふろ給湯器として(2009年8月発売)

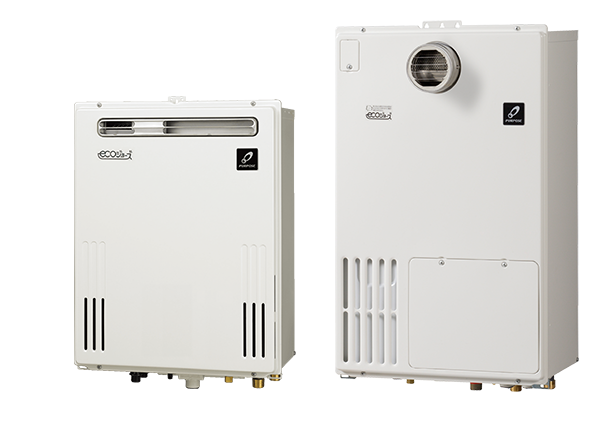

集合住宅取り替え用エコジョーズ

ふろ給湯器と給湯暖房用熱源機をラインナップ。

ドレンマジック×ecoジョーズ
ふろ給湯器と給湯暖房用熱源機をラインナップ。

ふろ給湯器

  • GX-SD series

給湯暖房用熱源機

  • GH-HDM series

ふろ給湯器パイプシャフト設置用取替部材各図面の単位:mm

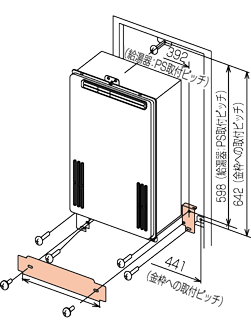

  • PSM-5¥3,971(税抜 ¥3,610)

    幅470×高さ645からの取替え

    取替対象メーカーパーパス

    金枠への取付ピッチ
    幅441×高さ642

    TP-SP163AZR-1/2  TP-SP244AZR
    TP-SP164DR1 TP-SP○○○SZRシリーズ
    TP-SP○○5AZRシリーズ TP-SP246AZR

    PSM-5

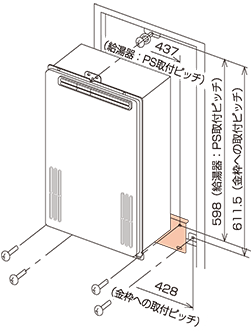

  • PSM-6¥3,971(税抜 ¥3,610)

    幅470×高さ615からの取替え

    取替対象メーカーN社

    金枠への取付ピッチ
    幅428×高さ611.5

    PSM-6

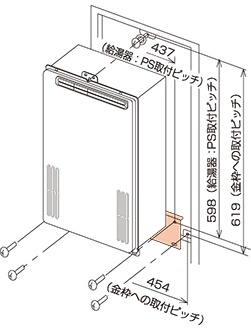

  • PSM-7¥3,971(税抜 ¥3,610)

    幅480×高さ630からの取替え

    取替対象メーカーG社

    金枠への取付ピッチ
    幅454×高さ619

    PSM-7

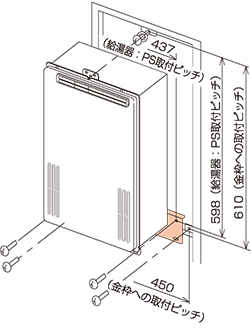

  • PSM-8¥3,971(税抜 ¥3,610)

    幅480×高さ615からの取替え

    取替対象メーカーH社

    金枠への取付ピッチ
    幅450×高さ610

    PSM-8

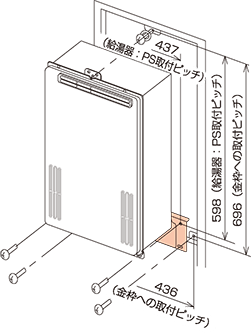

  • PSM-9¥3,971(税抜 ¥3,610)

    幅470×高さ690からの取替え

    取替対象メーカーパーパス

    金枠への取付ピッチ
    幅436×高さ696

    TP-SP160SR-1

    PSM-9

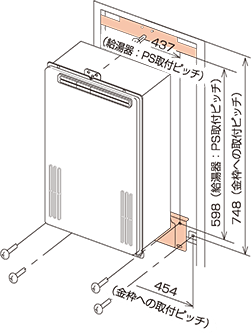

  • PSM-10¥6,666(税抜 ¥6,060)

    幅480×高さ750からの取替え

    取替対象メーカーパーパス

    金枠への取付ピッチ
    幅454×高さ748

    TP-PSAZ16

    PSM-10

ドレンマジック共通部材
各図面の単位:mm

  • ■別売選択必要品

    D三方弁ユニット (スリムタイプ)

    PB-68AS(樹脂管用)¥25,630(税抜 ¥23,300)

    PB-68S(ネジ接続用)¥23,100(税抜 ¥21,000)

    ※ 三方弁一体型循環アダプター(JA-300V)を
    ご使用の場合は不要です。

    TOTO魔法瓶浴槽対応D三方弁ユニット
    取付部材セット

    PB-68B(部品コード:SP037)¥5,126(税抜 ¥4,660)

    三方弁一体型循環アダプター

    JA-300V¥35,860(税抜 ¥32,600)

  • ■オプション品

    循環アダプター

    JA-400SNR¥9,680(税抜 ¥8,800)

    UBシーリングゴム

    PB-69(部品コード:SP030)¥2,057(税抜 ¥1,870)

    三方弁ユニットをユニットバス内に取り付ける際、
    信号コードを通すためにユニットバスに開けた孔を
    閉塞するゴムのブッシュ。

    配管用部材セット

    HBB07D(部品コード:ZQB36)¥2,684(税抜 ¥2,440)

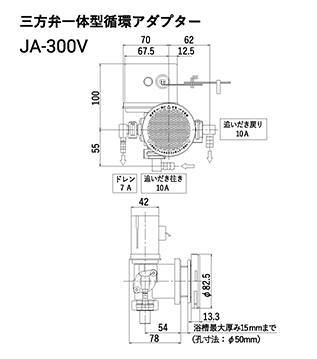

  • 三方弁一体型循環アダプターJA-300V

● ドレン処理用配管部材もご用意しておりますので、詳細は最寄りの弊社営業所にお問い合わせください。
